Traitement du Signal, Acquisition et Traitement d'Images
IUP Technologies Avancées des Sciences du Vivant
Couleurs et Histogrammes
Exercice 1 Energie des couleurs
-
Avec le logiciel Gimp transformer l'image suivante en niveaux de gris (Menu->Image->Mode->Niveaux de gris). Analyser les valeurs des couleurs/niveaux de gris avec la pipette. Que constatez-vous ? pourquoi ?
-
A partir de l'image suivante que pouvez-vous déduire des niveaux de gris des couleurs composés (synthèse additive) ?
-
La formule de transfert d'une couleur (R,V,B) en niveau de gris (ndg) est donc de la forme ndg = aR + bV + cB. Trouvez les coefficients a,b,c.
Exercice 2 Représentation des couleurs
Le but de cet excercice et de maitriser l'espace de couleur (teinte,saturation,intensité)
-
A partir de Gimp cliquer sur le gros carré noir en bas à gauche pour ouvrir l'éditeur de couleurs
-
Prenez l'onglet "GIMP". En cliquant dans les différents champs, que constatez-vous ? Quelle est la propriété constante dans la grande image de gauche ? Que représente la barre de couleurs verticale ?
-

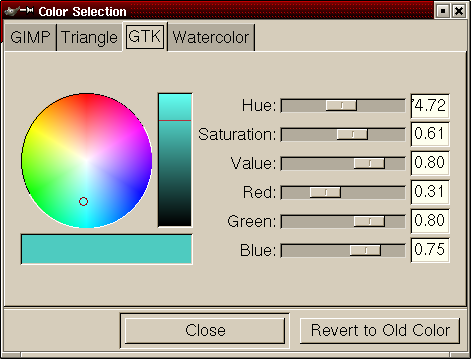

Avec l'onglet "GTK" comment peut-on interpréter les valeurs : Hue (=Chrominance), Saturation et Value (= Luminance) ?
-
Sur l'onglet "Triangle", expliquer le fonctionnement de celui-ci et la représentation des différentes notions vues précédemment.
-
Sur l'onglet "Watercolor", expliquer le mode de sélection de la couleur (pensez à cliquer plusieurs fois). A quel modèle réel peut-on le comparer ?
Exercice 3
Essayer d'estimer la chrominance, saturation et luminance des couleurs suivantes :
|
|
|
|
|
|
|
|
|
a) |
b) |
c) |
d) |
e) |
f) |
g) |
h) |
i) |
Exercice4 Segmentation d'image couleur (Support)
L'objectif de cet excercice est de montrer que la segmentation de la main dans la photo suivante peut-être grandement facilité
en choisant le bon espace couleur.
- tenter un seuillage après avoir Transformé l'image (Menu>Image>Mode>Niveaux de gris) en niveaux de gris
- tenter un seuillage sur une des bandes R,V,B (Menu>Image>Decompose>RGB décocher la case "couche").
Quelle bande semble la plus approprié ?
- tenter un seuillage sur une des bandes T,S,V (Menu>Image>Decompose>HSV décocher la case "couche").
Quelle bande semble la plus approprié ?
Exercice 5 Modification de l'histogramme
Charger l'image du pont (File->Open). Visualiser son histogramme par bouton droit->Image->Histogram. Modifier la fonction de contraste par différents outils ( bouton droit->Image->Colors->...) et constater la modification sur l'histogramme.
